Laporan Proyek Sistem Kendali PID pada Motor Servo (Pintu Otomatis)

Mata Kuliah: Sistem Kendali dan Mekanika Dosen: HASBI ASH SHIDDIEQY A Nama Kelompok: 2 Tanggal: 08-01-2025

Nama Kelompok

• Muhammad Fitran Ramadhan/1103220156
• Muhammad Daulah Izzathurrahman/1103223197
• Mochammad Pasha Suryatama/1103223191
• Raihan Guntur Ramadhan/1103223185

Daftar Isi

[TOC]

1. Pendahuluan

1.1 Latar Belakang

Sistem kendali PID (Proportional-Integral-Derivative) merupakan salah satu metode kendali yang paling banyak digunakan untuk mengatur sistem dinamis. Pada sistem kendali pintu otomatis, PID dapat digunakan untuk mengatur gerakan pintu agar lebih halus dan responsif terhadap perubahan jarak objek. Dengan mengatur parameter proporsional, integral, dan derivatif, sistem dapat mencapai posisi target dengan cepat sekaligus meminimalkan osilasi.

1.2 Tujuan

1. Menerapkan kendali PID pada pintu otomatis untuk meningkatkan akurasi dan stabilitas gerakan.
2. Memastikan pintu bergerak responsif terhadap data sensor jarak.

2. Desain Sistem

2.1 Rancangan Sistem Kendali Loop Tertutup PID

Pada sistem kendali pintu otomatis, loop tertutup PID digunakan untuk mengontrol posisi aktuator (servo). Sensor jarak (ultrasonik) mendeteksi keberadaan objek, sensor jarak laser (VL53L0X V2), dan Arduino mengolah data untuk menghitung error (selisih antara posisi pintu target dan posisi saat ini).

• Daftar komponen:
  1. Sensor jarak (VL53L0X V2)
  2. Microcontroller (Arduino Uno)
  3. Servo Motor (SG90)
  4. Sensor deteksi objek (HC-SR04)
• Feedback: Posisi pintu dikontrol agar sesuai target.

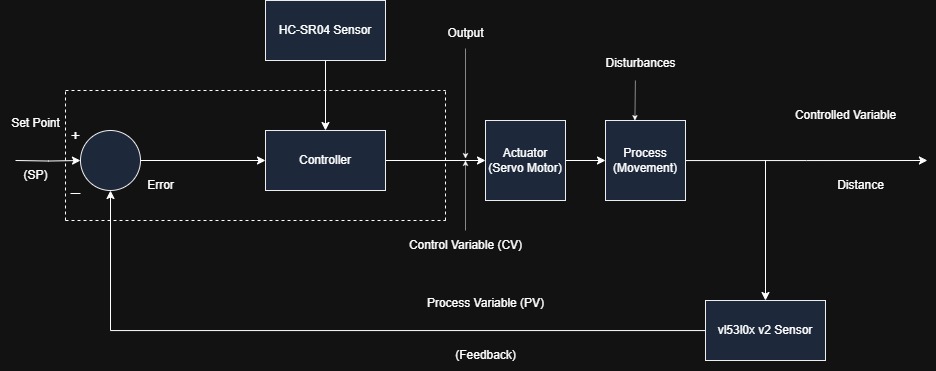

• Blok Diagram Loop: Deskripsi: Input: Setpoint (posisi yang diinginkan) Pengendali PID: Menyesuaikan posisi pintu berdasarkan error Plant: servo motor Output: posisi aktual

2.2 Persamaan PID dan metode tuning

$$ u(t)=K_pe(t)+K_i∫e(t)dt+K_d \frac{de(t)}{dt} $$

Kp: Gain Proportional
Ki: Gain Integral
Kd: Gain Derivatif

Metode tuning:

1. Ziegler-Nichols: Menentukan $K_p$, $K_i$, dan $K_d$ secara eksperimental.
2. Manual Tuning: Menyesuaikan parameter secara bertahap untuk mencapai respons optimal.

2.3 Mekanik Motor Servo

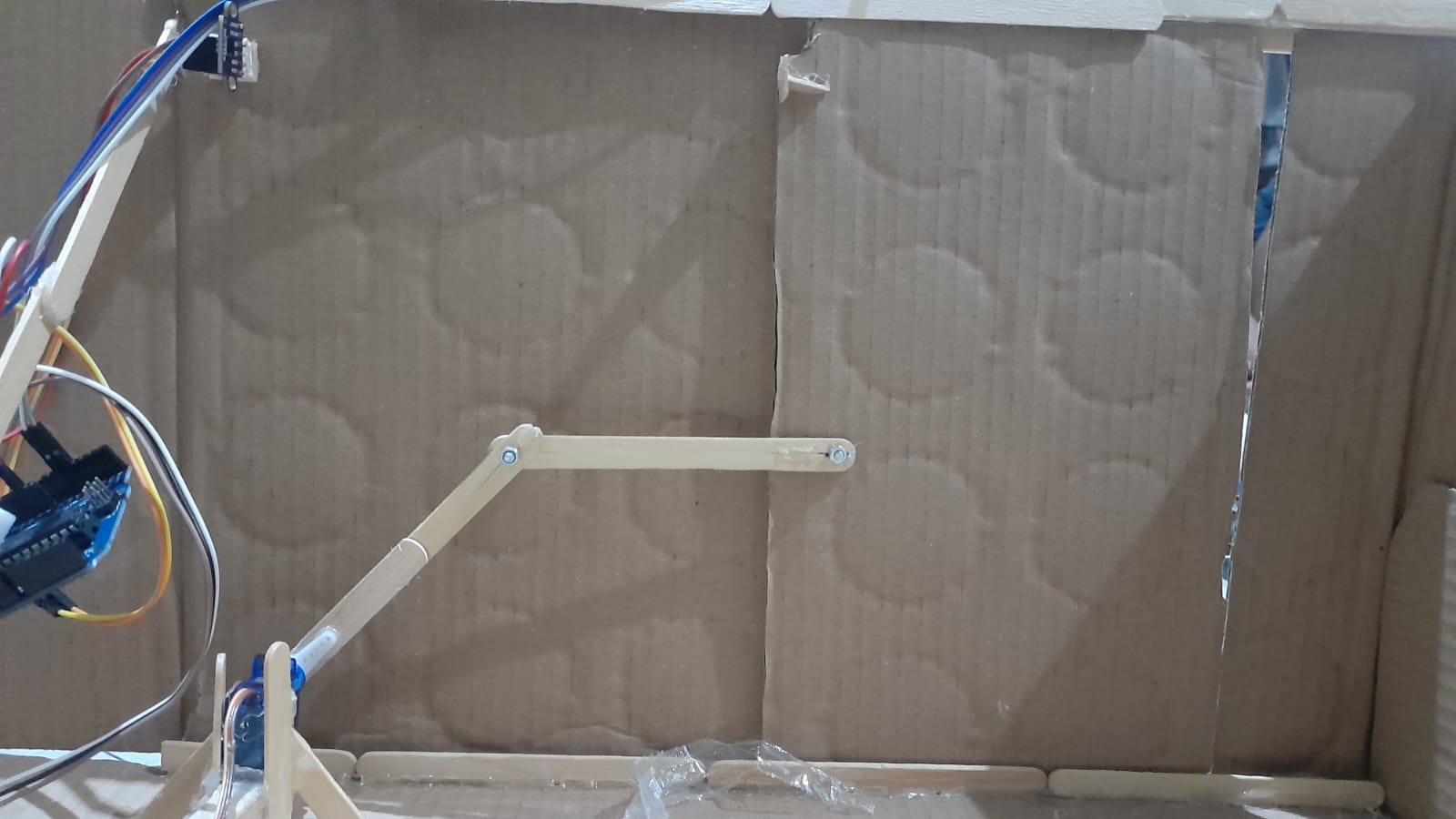

Penjelasan tentang bentuk tipe mekanik yang digunakan: Interaksi pergerakan servo dengan sliding door. Sliding door dihubungkan dengan servo motor menggunakan mekanisme engsel. mengonversi dari satuan sudut (derajat) ke satuan jarak (milimeter).

Fungsi transfer: $$ TF = \frac{output}{input} = \frac{door_{distance}}{servo_{degree}} $$

perhitungan ketika menutup pintu

• servo degree input = 142 degree
• Mendapatkan output posisi pintu = 269 mm $$ TF = \frac{door_{distance}}{servo_{degree}} = \frac{269 mm}{142 degree} = 1,894 mm/degree $$

perhitungan ketika membuka pintu

• servo degree input = 27 degree
• Mendapatkan output posisi pintu = 52 mm $$ TF = \frac{door_{distance}}{servo_{degree}} = \frac{52 mm}{27 degree} = 1,926 mm/degree $$

3. Pengujian Sistem

Tuning parameter PID (P, I, D) menggunakan metode trial-and-error dan Ziegler-Nichols.

3.1 Analisis Transient Respon (PID)

serial plot memungkinkan melakukan plot realtime data hasil dari data serial

    // Debugging
    // Serial.print(" || Setpoint: ");
    // Serial.print(setpoint);

    currentPosition = doorPos();

    // Serial.print(" mm || Current: ");
    Serial.println(currentPosition);
    // Serial.print(" mm || Servo Input: ");
    // Serial.print(servoInput);
    // Serial.print(" || error sebelumnya: ");
    // Serial.print(*previousError);
    // Serial.print(" mm || integral: ");
    // Serial.println(*integral);

Gambar plot: Respon sistem terhadap perubahan setpoint dan konstanta PID

Transient response untuk setpoint 52mm dari 269mm. Konstanta PID (sebelum tuning): Kp = 1.2, Ki = 0.02, Kd = 0.8	Transient response untuk setpoint 269mm dari 52mm. Konstanta PID (sebelum tuning): Kp = 1.2, Ki = 0.02, Kd = 0.8
Transient response untuk setpoint 52mm dari 269mm. Konstanta PID (setelah tuning): Kp = 0.8, Ki = 0.015, Kd = 0.6	Transient response untuk setpoint 269mm dari 52mm. Konstanta PID (setelah tuning): Kp = 0.8, Ki = 0.015, Kd = 0.6

Kesimpulan Hasil Serial Plotter: steady-state error akan lebih besar jika PID belum di-tuning.

Tabel: Respon sistem terhadap perubahan setpoint dan konstanta PID. Perhitungan menggunakan kamera slow-motion.

Setpoint (millimeter)	Kp	Ki	Kd	Delay time (Td)	Rise time (Tr)	Peak time (Tp)	Settling time (Ts)
52	1.2	0.02	0.8	140ms	300ms	340ms	4240ms
269	1.2	0.02	0.8	180ms	380ms	430ms	1960ms
52	0.8	0.015	0.6	160ms	290ms	710ms	1040ms
269	0.8	0.015	0.6	130ms	400ms	430ms	1030ms

Kesimpulan hasil analisis kamera slow-mo: waktu yang dibutuhkan untuk mencapai settling time akan lebih panjang jika PID belum di-tuning.

3.2 Analisis Mekanik Servo

Analisis motor servo

Duty Cycle (%)	Nilai Output (Average voltage)	Output Terukur (Degress)	Time Respone (s)
5%	0,25V	0 Degree	20ms
6%	0,3V	36 Degree	20ms
7%	0,35V	72 Degree	20ms
8%	0,4V	108 Degree	20ms
9%	0,45V	144 Degree	20ms
10%	0,5V	180 Degree	20ms

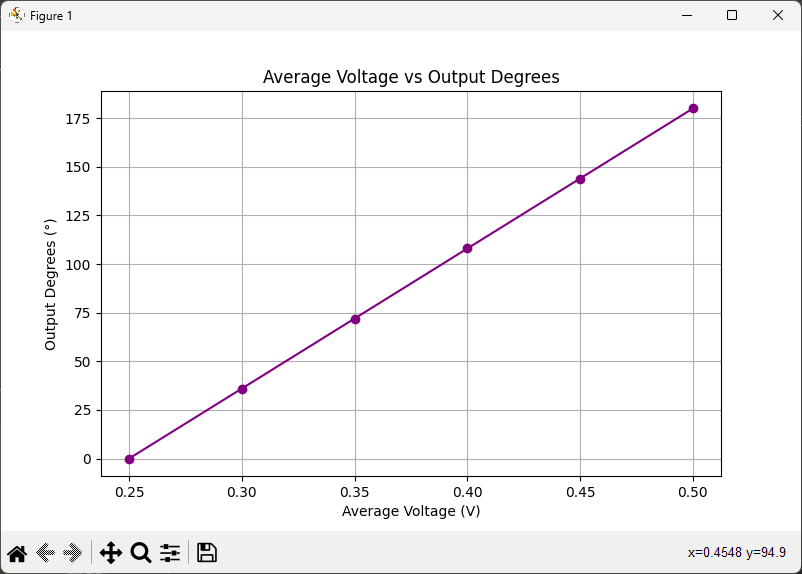

Pengukuran Servo Grafik Average Voltage vs Output Degrees

3.3 Analisis Hasil

Sistem menunjukkan kestabilan dengan nilai steady-state error yang rendah dan rise time cepat. Overshoot masih dalam batas wajar, dan performa tuning parameter mendekati optimal.

4. Evaluasi kinerja sistem

Apakah parameter PID yang dirancang telah optimal?

ya, parameter PID yang dimasukkan sudah optimal. hitungan waktu transient response sudah menunjukkan angka optimal.

Apakah sistem dapat mempertahankan performa optimal dalam jangka waktu lama?

Sistem kurang dapat mempertahankan performa optimal dalam jangka waktu lama. Hal ini dikarenakan koneksi antara sensor jarak VL53L0X V2 dengan Arduino Uno melalui jumper, terdapat kendala. kabel yang menghubungkan pin SDA dan SCL kurang kuat, sehingga terkadang mengalami hilang sinyal.

Berdasarkan hasil pengujian, parameter PID yang dirancang menunjukkan performa optimal/tidak dalam mengendalikan motor listrik. Hal ini ditunjukkan oleh:

1. Nilai steady-state error yang kecil
2. Respon waktu rise time yang cepat
3. Overshoot rendah sehingga sistem cukup stabil

5 Hasil dan Saran

5.1 Kesimpulan

Kendali PID berhasil diimplementasikan untuk mencapai kestabilan posisi motor servo. Kinerja sistem memenuhi kriteria dengan overshoot kecil dan steady-state error yang minimal.

5.2 Rekomendasi

Menggunakan metode tuning adaptif untuk hasil yang lebih optimal. Implementasi lebih lanjut pada rangkaian sliding door yang lebih bagus. Sliding door dapat menggunakan roda agar pergerakan lebih lancar.

Dokumentasi Proyek

Foto Implementasi:

Rangkaian	Tampilan depan
PID membuka	Posisi tutup (setelah PID tutup)

Video Demonstrasi: https://www.youtube.com/watch?v=FKXibIXa-74

Link Kode Program: https://github.com/MFitran/Tugas-Besar-Sistem-Kendal-Mekanika_Automatic-Sliding-Door.git

Referensi

• PWM Servo Motor: https://www.ocfreaks.com/lpc2148-servo-motor-interfacing-tutorial/
• Transient Response: https://www.tutorialspoint.com/control_systems/control_systems_time_domain_specifications.htm
