MyRender

项目主要是使用C++开发语言(不使用第三方库)实现一个软光栅器,光栅器能读取obj文件、法线贴图、高光贴图、纹理贴图等,并通过渲染管线输出一张几何纹理正确的图。用以学习现代实时图形管线的工作原理。

  • MVP变换、视口变换、透视裁剪、背面剔除、光栅化、深度测试等管线操作
  • 实现类似vertex shader和fragment shader可编程管线的功能
  • 引入Blinn–Phong光照模型增强真实感,shadow map实现硬阴影
  • 实现读取切线空间法线贴图

Result

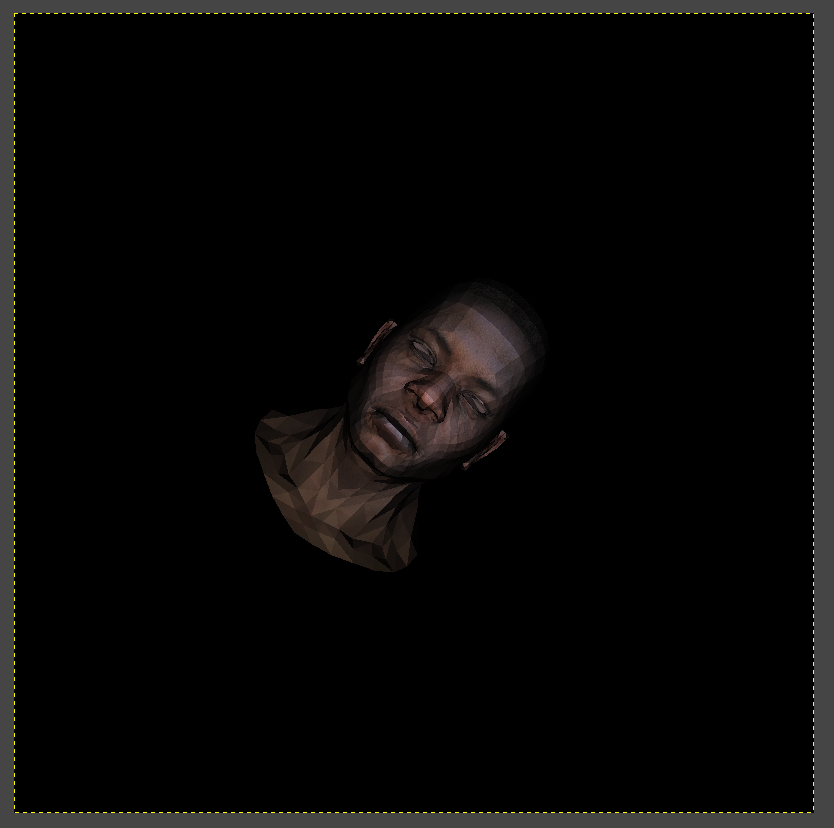

flat shading 结果

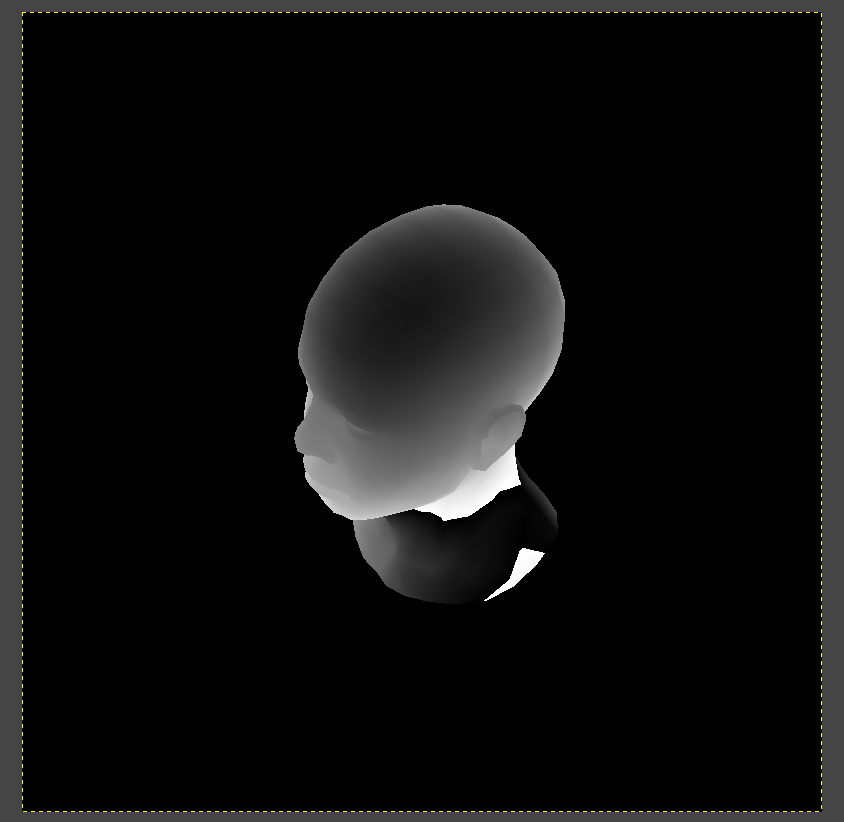

深度图

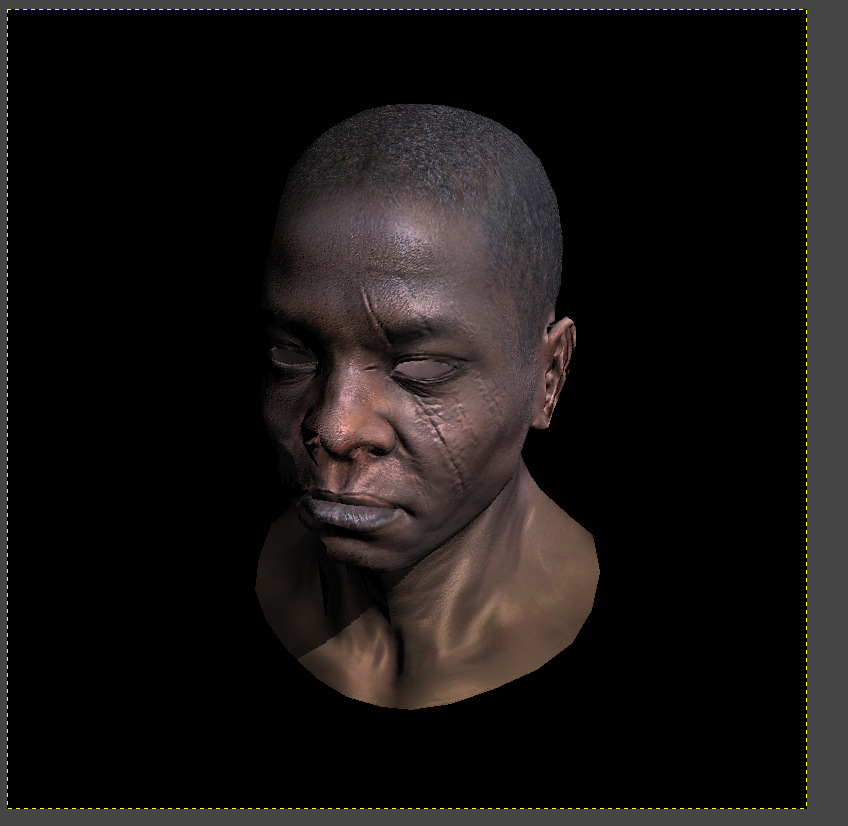

引入光照和阴影后的结果

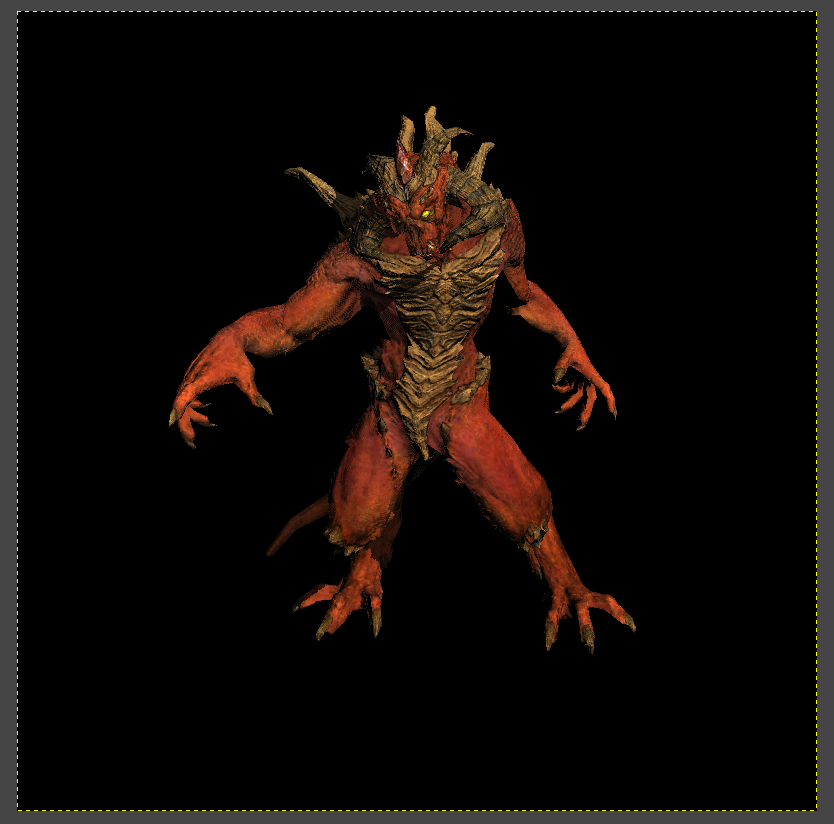

其他模型的测试:


技术细节

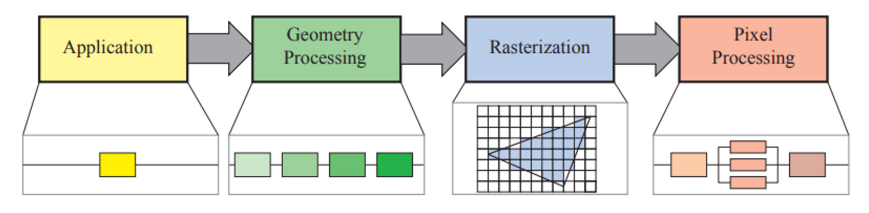

渲染管线的学习:


  1. Application(CPU端)

    主要任务是识别出可视物件,并把他们及材质提交给GPU以供渲染。三大任务:可见性判断、控制着色参数和渲染状态、将rendering primitives 传递到GPU硬件。

    还会进行一些软件层面的工作:空间加速算法、视锥剔除、碰撞检测、动画模拟等。

    逻辑:执行视锥剔除→ 查询可能需要绘制的图元并生成渲染数据→ 设置渲染状态、绑定shader参数→ 调用drawcall→ 下一阶段

  2. Geometry Processing


    • vertex shading & projection: MVP变换

      顶点变换和顶点着色:MVP变换到clip space。

      可进行flat shading 和 gouraud shading。

    • clipping:由硬件控制,二次视椎剔除,(第一次cpu上,发生在物体层面),第二次发生在包围盒(三角形)层面,剔除不在视椎体中的物体。

    • screen mapping:viewport 变换,[-1,1]^3 到屏幕空间

    且projection后可插入 曲面细分(tessellation)、几何着色(geometry shading)。

    tessellation 影响渲染质量,近的话渲染点多,远的话渲染点少。将简单的几何图元(如三角形)细分为更复杂的几何形状。

    geometry shading,将图元排序并生成新数据,如粒子系统中烟火的生成。

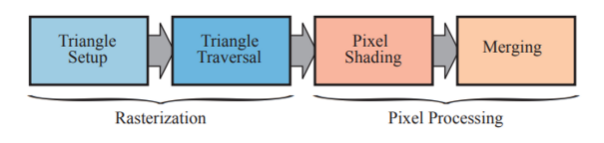

3.4.两步:


  1. Rasterization

    此步骤由硬件控制。

    • Triangle setup 三角形设置:计算出三角形中的一些重要数据(如三边方程、深度值等),以供遍历阶段使用,这些数据可用于各种插值。

    • Triangle Traversal 三角形遍历:用屏幕上离散的点对三角形可见性函数进行采样。遍历每个像素并判断其是否在三角形内,来决定该像素是否生成fragment。

      通过三角形顶点的属性值,插值得到每个像素的属性值。(透视校正差值也在这步执行)

  2. Pixel Processing

    • Pixel Shading 像素着色:进行光照、阴影等计算,得到屏幕像素的最终颜色值。各种复杂的着色模型、光照计算都是在这个阶段完成的。
    • Merging 测试合并:包括各种测试和混合操作,如 透明测试、模板测试、深度测试以及色彩混合等。经过了测试合并阶段,并存到帧缓冲的像素值,才是最终呈现在屏幕上的图像。

shadow map

  1. 关键点是:如果一个点不在阴影内,那么它一定能被光和相机看到(点光源,硬阴影)

  2. 两个pass的算法:

  • pass 1: 从光源(虚拟相机在光源位置)出发,看向场景,记录一张深度图(深度1)
  • pass 2A: 相机在人眼位置,记录各点投射到光源的深度(深度2)
  • pass 2B: 比较深度1与深度2,一致说明光源能看到此点;不一致,阴影。
  1. 一些问题:浮点精度比较、分辨率、soft shadow(pcss, vssm)。

切线空间

  1. 对于一面墙体,如果使用世界空间下的法线贴图,那么当墙体发生旋转等变换是,之前的法线方向就会出错。而我们也不可能为每一个方向定义各自的法线方向,这就引出了切线空间下的法向贴图。

  2. 切线空间是一个沿着三角形表面的坐标系,其中x轴与表面的切线相对应(T),y轴与表面的副切线相对应(B),z轴与表面的法线相对应(N)。其中z轴方向默认指向(0, 0, 1)方向,这也是为什么法向贴图都是紫色的原因。

  3. 切向空间的计算:

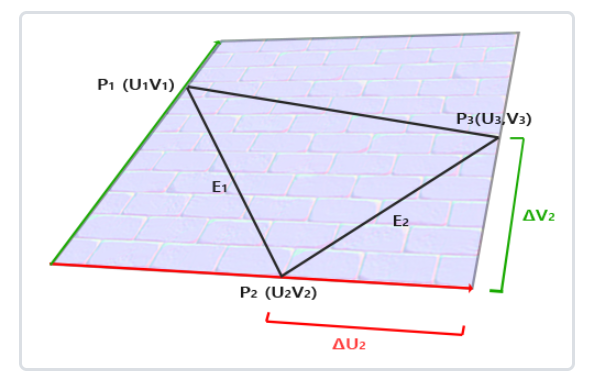

    对于切线空间中的一个三角形,如图红色表示T方向,绿色表示B方向。


    对于边E1和边E2可以有如下表示,


    进而推出切线方向基向量的求解公式:


  4. 对于求得的(i,j,k)切线方向基向量,构造TBN矩阵,在使用中用此矩阵将切向空间坐标转换到世界空间下。

    TBN矩阵为如下形式:

    (ix, jx, nx

    iy, jy, ny

    iz, jz, nz)

    使用中是对读取的法线向量左乘TBN矩阵将法线转移到xyz空间,进而进行使用。

    原因是我们之前的计算发生在世界坐标下,所以计算结果(i,j,k)是切线基坐标在世界空间下的表示法。左乘TBN矩阵的几何意义是将切线坐标系转换到xyz世界坐标下。具体实现中在Vex.cpp进行的坐标转换也是这样做的。

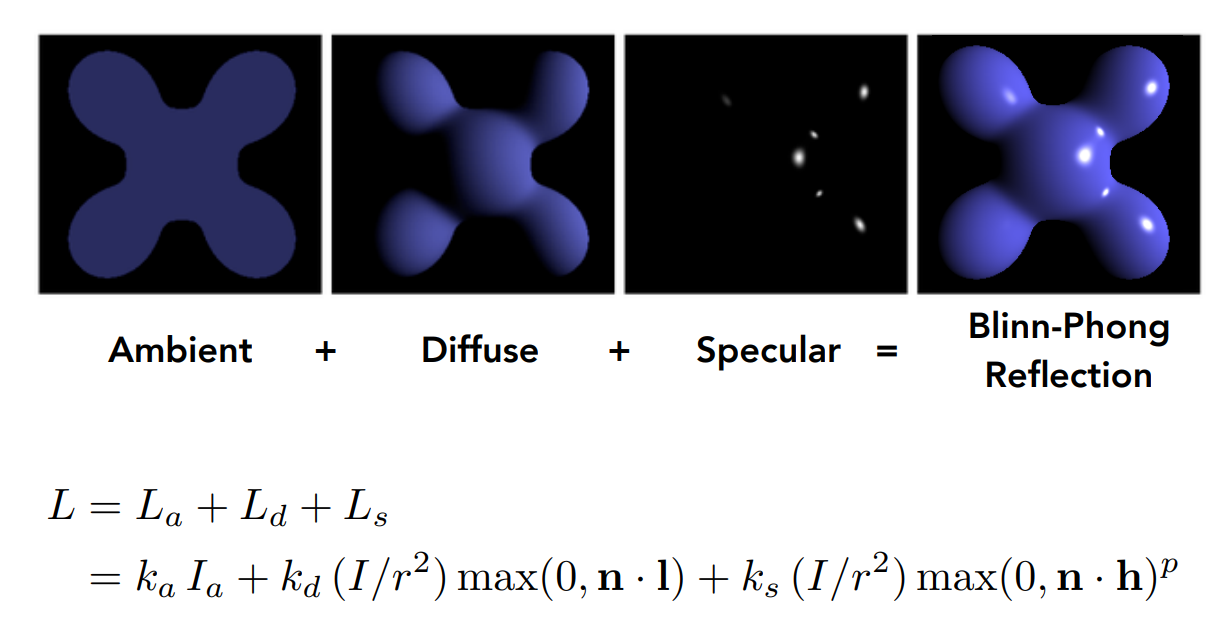

Blinn-Phong 着色模型

是一种经验模型,贡献主要分为环境光、漫反射和镜面反射三项。

  • 漫反射:与光照方向(n*l)和光源到着色点距离有关。
  • 镜面反射:高光项只有在很小的一个角度内能看到,可使用半程向量h与n之间的关系来代替r与v之间的关系; 也与光源到着色点距离有关。
  • 环境光:常数,补充光照
