Welcome to the repository for the AEI-CLAB project. This deliverable from Fab Lab Barcelona contains the design files, assembly guides, schematics, and the Bill of Materials (BOM) required to modify a Creality Ender3 or similar FDM 3D printer into a paste extrusion system.
Key Features:
- Air pressure feed for extrusion: safer, easier to configure, and cleaner.
- Minimal hardware: only 4 screws needed for full disassembly, simplifying cleaning.
- Industrial-grade HDPE pressurised cartridges (200–300 cc), rated up to 6.9 bar (typical working pressure: 3–4 bar).
- Custom stainless-steel extruder screws with anti-corrosion plating.
- Silent air compressor (~55 dB), 6 bar range, 3L tank with regulation and safety release valves.
- All parts fit within a 200 x 200 x 200 mm standard FDM 3D printer.
- Minimal use of supports.
- Maximum print time: 12 hours (0.3 mm layer height).
- Less than 1 kg of filament required.
👀 Follow along in these video tutorial shows you the ins and outs of safely and effectively using the 3D Printing Machine with #biomaterials and #paste.
📺 https://www.youtube.com/watch?v=jNF1NYnVeio

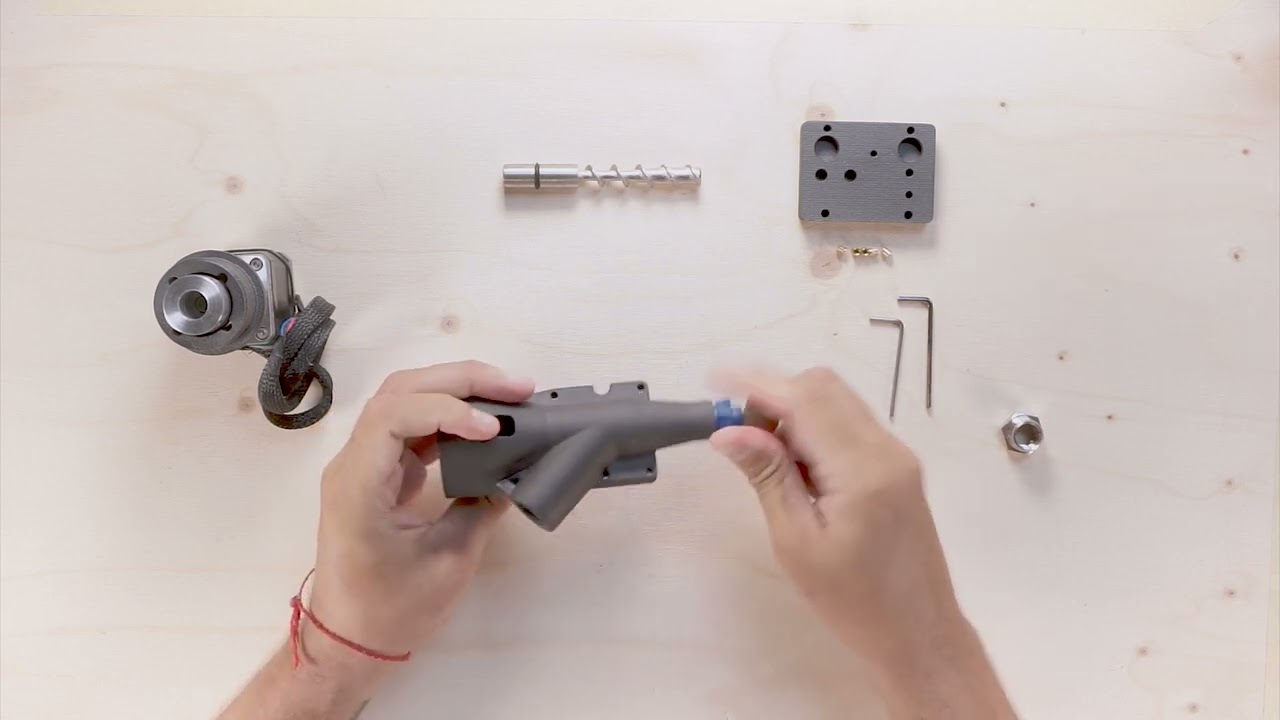

📺 https://www.youtube.com/watch?v=v1bxhi_dhr8
Download the complete BOM in XLSX format.
If you disconnect the original FDM print head, place a 100k ohm resistor where the thermistor (temperature sensor) was connected.
The AEI-CLAB project promotes the use of maker technologies and 3D printing in education, focusing on sustainable, biocompatible materials like biomaterial pastes.
By integrating 3D printing into education, students develop technical and creative skills and gain hands-on scientific and technological understanding. The use of biomaterials fosters sustainable and innovative solutions.
The project offers workshops and activities for secondary and university-level students, combining digital design with biomaterials printing to boost creativity, innovation, and environmental awareness.
This repository includes:
- 3D printable files
- Assembly images and schematics
- Bill of Materials (BOM)
All files are available in this repository.
Before printing, we recommend checking your files using a G-code viewer.
Try this minimalist G-code Web Visualizer.
Project developed by Eduardo Chamorro Martin for Fab Lab Barcelona at IAAC (Institute for Advanced Architecture of Catalonia) under the 2022 call for Innovative Business Cluster Support by the Ministry of Industry, Commerce and Tourism.
Project title: CLAB: Innovation in Circular and Open Manufacturing Processes for Educational Environments
Partners:
- IAAC & Fab Lab Barcelona
- Fundación Bofill
- Kid's Cluster
- Abacus Cooperativa
- Esteam Education
- Anthesis Lavola
- Santi Fuentemilla & Guillem Camprodon for coordination and support.
- Ashkan Foroughi Dehnavi for construction and testing.
- Josep Martí for helping test multiple iterations.
- Daphne Gerodimou for extensive documentation work and visuals.
We welcome contributions! Feel free to fork the repository and submit pull requests with improvements or new features.
Hardware: CERN Open Hardware Licence v1.2 Software: GNU GPL v3.0
