AI智慧微波爐系統 (Smart Microwave Oven)

專案背景

這個專案源自疫情期間，觀察到許多學生在使用福利社微波爐後直接食用，而多人頻繁觸碰的按鈕增加了疫情傳播的風險。為了解決這個問題，我們開發了AI智慧微波爐，利用影像辨識技術辨識食材包裝上的數字，取代觸控輸入，實現「對準鏡頭→顯示時間→一鍵啟動」的無接觸操作流程。專案包含 Keras 訓練模型（mnist_model.h5 / mnist_model.keras）與已轉換的 TensorFlow Lite 模型（mnist_model.tflite）。主應用目前以 Keras 模型運行；若在 Raspberry Pi 等資源受限裝置部署，可使用提供的 TFLite 範例（project/tests/genm.py）或將 Keras 模型轉換為 TFLite 再替換主程式。

系統特色

• 無接觸操作：透過影像辨識取代觸控按鈕，降低病毒傳播風險
• AI數字辨識：使用機器學習模型辨識食材包裝上的數字
• 硬體整合：基於Raspberry Pi的完整硬體控制系統
• OLED顯示：即時顯示辨識結果和系統狀態
• 馬達控制：精確控制微波爐轉盤旋轉

技術架構

硬體平台

• 主控制器：Raspberry Pi
• 攝像頭：用於影像擷取和數字辨識
• OLED顯示器：128x32像素顯示屏 (SSD1306)
• 步進馬達：控制微波爐轉盤旋轉
• GPIO控制：多個GPIO腳位控制各種硬體元件

軟體架構

• 深度學習：TensorFlow/Keras MNIST數字辨識模型
• 影像處理：OpenCV進行影像前處理（灰階化、二值化、高斯模糊）
• 多執行緒：確保攝像頭和馬達控制的即時性
• 硬體控制：GPIO控制LED、按鈕、馬達等元件

專案結構

project/
├── app/                    # 主要應用程式
│   ├── main.py            # 主程式入口
│   ├── webcam.py          # 攝像頭控制模組
│   └── motor.py           # 馬達控制模組
├── ml_models/             # 機器學習模型
│   ├── mnist_model.h5     # Keras模型檔案
│   ├── mnist_model.keras  # Keras原生格式
│   ├── mnist_model.tflite # TensorFlow Lite壓縮模型
│
├── assets/                # 資源檔案
│   ├── Consolas.ttf       # 字型檔案
│   └── consolaz.ttf       # 字型檔案
└── tests/                 # 測試程式
    ├── genm.py            # 模型生成測試
    ├── kcar.py            # K近鄰測試
    ├── testcam.py         # 攝像頭測試
    └── testker.py         # Keras模型測試

核心功能分析

1. 主控制程式 (main.py)

• 深度學習整合：載入預訓練的MNIST數字辨識模型
• 影像處理流程：
  • 攝像頭影像擷取
  • 灰階轉換和預處理
  • 數字辨識和時間對應
• 硬體控制：
  • OLED顯示器控制
  • GPIO腳位控制（LED、按鈕、開關）
  • 馬達旋轉控制
• 時間映射：將辨識的數字0-9對應到10-100秒的加熱時間

2. 攝像頭模組 (webcam.py)

• 多執行緒設計：使用threading確保影像擷取的即時性
• OpenCV整合：透過cv2.VideoCapture進行影像擷取
• 生命週期管理：提供open、close、read等完整的攝像頭控制介面

3. 馬達控制模組 (motor.py)

• 步進馬達控制：28BYJ-48步進馬達的精確控制
• 8步序列驅動：實現平滑的正反轉控制
• 多執行緒運行：非阻塞式馬達控制
• GPIO腳位管理：4線步進馬達的完整驅動實現

技術挑戰與解決方案

1. 硬體運算限制

挑戰：Raspberry Pi運算能力有限，無法直接運行完整的深度學習模型 解決方案：將Keras模型壓縮為TensorFlow Lite格式，大幅減少運算需求

2. 影像辨識困難

挑戰：字體差異與食材包裝反光造成辨識準確率下降 解決方案：

• 實施灰階化預處理
• 應用二值化增強對比
• 使用高斯模糊去除雜訊
• 優化影像前處理流程

圖像處理流程展示

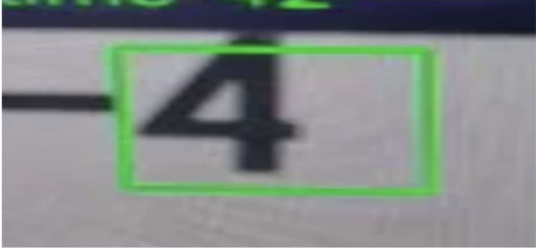

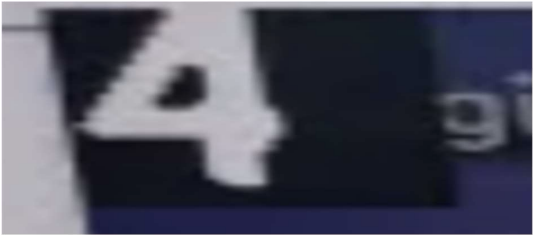

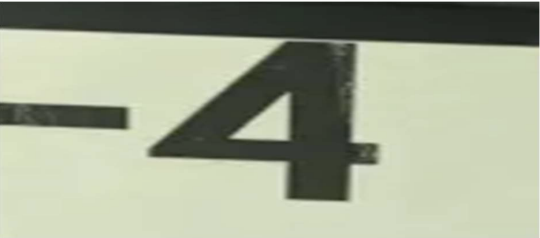

鏡頭原畫面	高斯模糊	二值化

3. 即時性要求

挑戰：需要同時處理影像辨識、顯示控制、馬達運轉 解決方案：採用多執行緒架構，確保各模組獨立運行不互相干擾

安裝與使用

系統需求

• Raspberry Pi 3/4
• Python 3.7+
• OpenCV
• TensorFlow/TensorFlow Lite
• Adafruit_SSD1306 (OLED控制)
• RPi.GPIO

安裝步驟

# 安裝相依套件
pip install tensorflow opencv-python pillow adafruit-circuitpython-ssd1306

# 安裝GPIO控制套件
sudo apt-get install python3-rpi.gpio

# 執行主程式
cd project/app
python3 main.py

操作流程

1. 啟動系統後，OLED顯示器會顯示等待狀態
2. 將食物包裝的數字對準攝像頭
3. 系統自動辨識數字並顯示對應的加熱時間
4. 按下確認按鈕開始加熱程序
5. 馬達開始旋轉，系統進入加熱模式

技術創新點

1. 疫情防護設計：專為減少接觸傳播而設計的無觸控介面
2. 邊緣運算應用：在資源受限的Raspberry Pi上實現實時AI推論
3. 模型最佳化：成功將深度學習模型壓縮部署到嵌入式設備
4. 多模組整合：影像處理、機器學習、硬體控制的完美整合

未來發展方向

1. 辨識精度提升：訓練更多樣化的數字辨識模型
2. 語音控制：增加語音指令功能
3. 雲端整合：連接IoT平台實現遠程監控
4. 安全機制：增加過熱保護和安全關機功能

貢獻者

專案由團隊合作完成，主要負責影像辨識模組開發與模型部署最佳化。

授權

本專案採用MIT授權條款。

---

這個專案展示了如何在疫情期間運用技術創新解決實際問題，結合AI、嵌入式系統與硬體控制，創造出既實用又安全的智慧家電解決方案。
